Схема и проект разводки электрики в квартире
Собственники квартиры часто интересуются, как сделать электрику в квартире с нуля?
Во-первых, в начале сделайте ксерокопию плана квартиры от застройщика, если у вас квартира в новостройке или сделайте обмерный план, если квартира во вторичке.
Во-вторых, перед составлением плана электрики правильно узнать пожелания членов вашей семьи. После этого записать на листе бумаги, нарисовав на плане жилья все розетки, выключатели и электрические приборы. Рассмотрим процесс на примере типовой однокомнатной квартиры. Из нехитрых инструментов нам не обойтись без листа в клеточку, ручки и линейки, а также разноцветных пишущих принадлежностей. Первым делом рисуем стены с дверными проемами. Точные размеры непринципиальны, все можно делать эскизно.
На изготовленную таким способом схему квартиры наносим необходимые нам элементы электрики:
- Розетки. Нужно размещать их, руководствуясь соображениями удобства использования. Держать в уме стоит только минимальные расстояния от трубопроводов газа и воды – 40 см, проемов окон и дверей – 20 см. Напомним, что, согласно нормативам, на каждые 6 м2 площади жилища правильно выделить хотя бы одну розетку.
- Освещение. Застройщики обычно сдают жилье с одним светильником в центре помещения на потолке. Однако не запрещается дополнить этот вариант. Существует огромное количество осветительных приборов, нужно лишь предусмотреть прокладку электрики в места их подключения и правильно разместить точки.
- Выключатели правильно делать справа от дверной коробки. Пользоваться ими будет удобно, если разместить устройства на высоте 60–150 см.
- Кабельные трассы. Следует делать кабельные линии параллельными горизонту или под углом 90 градусов к нему, без уклонов и зигзагов. Необходимо выдерживать правильную дистанцию от проемов – минимум в 15–20 см.
- Распределительные коробки. Следует уделить особое внимание точкам установки распаечных коробок. Ведь это своеобразные транспортные узлы электричества. Задумали ответвление от линии – подразумевайте установку коробки. Однако в любой комнате коробка может быть только одна.
- Распределительный щиток. Силовые щитки обычно делают в общих коридорах. Однако встречаются и планировки с внутренним расположением щитка.
После составления плана электрики делать резку штроб (черновой электромонтаж) еще рано. Правильным будет сначала произвести разметку по факту. То есть нанести на стены линии и метки, по которым и будет производиться монтаж. Но здесь уже лучше воспользоваться услугами электрика.
Существует следующая последовательность нанесения разметки электрики:
- сначала на стенах отмечают точки установки подрозетников, места размещения бытовой техники;
- прорисовывают очертания штроб для укладки электрики;
- обозначают места установки ответвительных коробок;
- выделяют место для монтажа электрощитка;
- производят разметку трасс, соединяющих электрощит с конкретными точками установки приборов.
Не спешите с практическим воплощением плана, правильно будет еще раз тщательно его проверить. Любые изменения лучше сделать на этапе разметки электрики, потому что позднее это сопряжено с дополнительными временными и финансовыми расходами.
В случае монтажа электрощита в квартире можно выделить группы потребителей энергии:
- освещение по каждому помещению;
- розетки жилых комнат;
- розетки коридора и кухни;
- электрика влажных помещений.

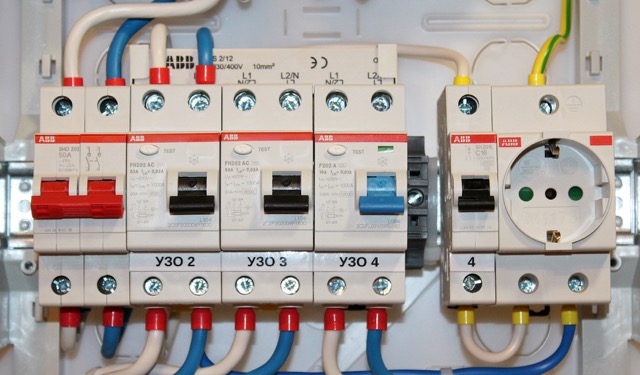

Если в квартире отсутствует газоснабжение, значит, для питания электроплиты правильно выделить отдельный кабель соответствующего сечения. Требования безопасности предполагают установку на каждую группу устройства защитного отключения. Правильно, когда электрика санузлов и кухни имеет в своем составе УЗО в обязательном порядке.
Группы сформированы, а значит, пришло время делать точки подключения конечных потребителей. Главные потребители электроэнергии в наших квартирах – это электроплиты, стиральные и посудомоечные агрегаты, водонагреватели и кондиционеры.
Далее выясняют зоны установки розеток, осветительных приборов, выключателей и распределительных коробок. После чего правильно будет зафиксировать все это в плане электроснабжения квартиры. Соединив все точки между собой, надо посчитать и записать необходимый метраж проводов. План электрификации квартиры правильно делать сразу в двух экземплярах, один из которых хранить вместе с другими документами на квартиру. Как показывает практика, в будущем он обязательно пригодится.

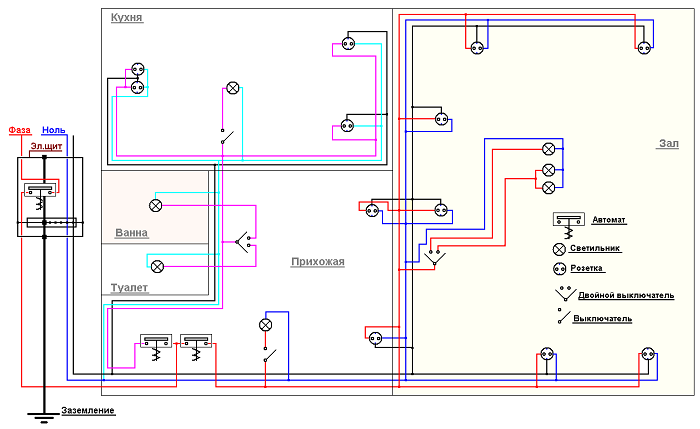

На основе черновика вырисовывается чистовая электрическая схема. Ее нужно делать на точном плане квартиры, учитывая все размеры в масштабе.
Для обозначения электрических точек правильно использовать специальные обозначения. Линии между ними подразумевают провода. Линии разных групп следует нарисовать разными цветами. Эта идея здорово увеличит наглядность чертежа.
Правильно сделать электрику в квартире вам поможет грамотная схема. На ней нужно обязательно отразить с соблюдением масштаба все необходимые расстояния: от электрики до коммуникаций и строительных конструкций. Данная мера не только облегчает читабельность схемы, но и позволяет быстро и правильно делать расчет потребности в материалах. Сомневаетесь в собственных силах по реализации задуманного - выберите услугу электрика в Оренбурге.
